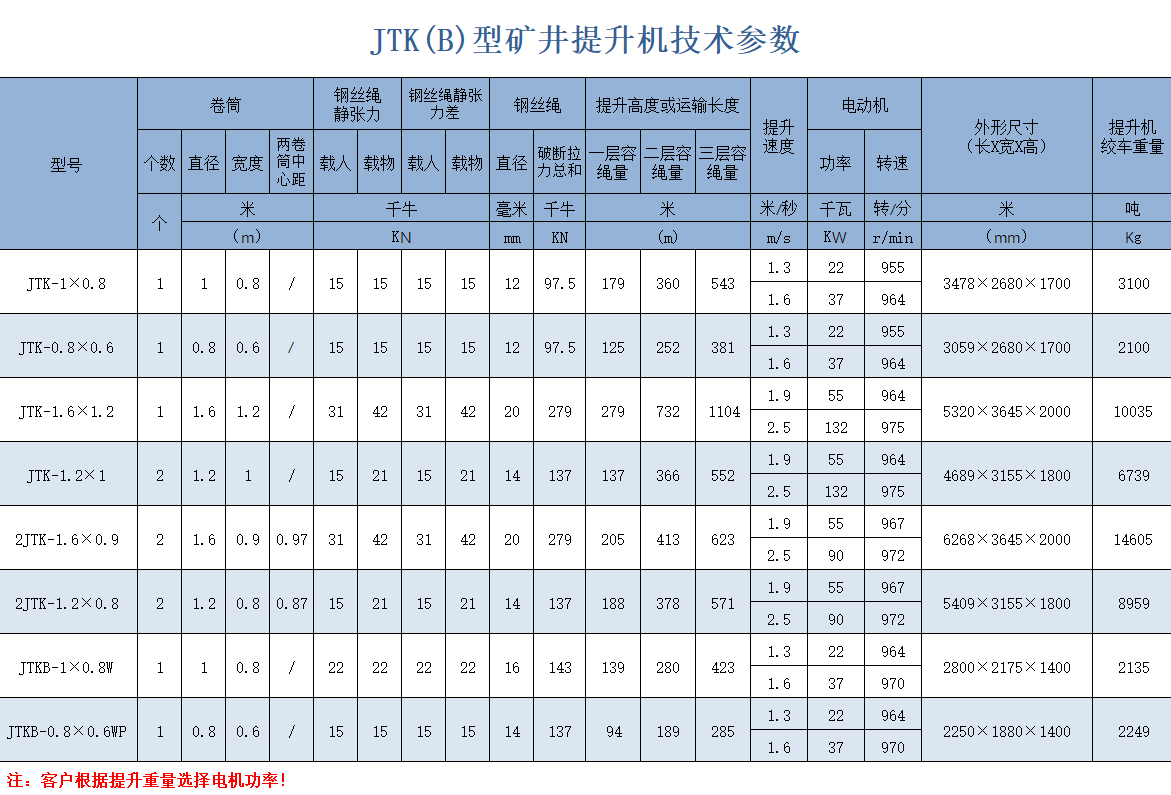

技術參數
發貨現場
產品配置

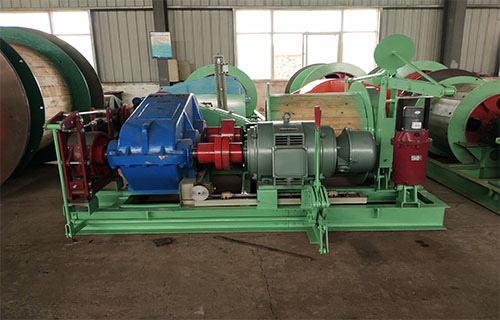

產品主要由主軸裝置、制動器、深度指示器、減速器、工作制動系統、彈性聯軸器、彈性齒式柱銷聯軸器、電動機、電氣控制系統等部件組成。
當啟動主電機時，由電動機轉子通過彈性聯軸器將動力傳遞到減速器的高速軸上，經過減速器兩級齒輪傳動減速后，再由減速器的被動軸通過彈性齒式柱銷聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩。同時，提升容器在井筒作上下往返周期性運動。
該提升絞車的主軸裝置有固定卷筒、活動卷筒（僅雙筒用）主軸、兩個軸承座、調繩機構（僅雙筒用）等部分組成，用來纏繞或釋放鋼絲繩。單筒提升絞車鋼絲繩為上出繩，雙筒提升絞車活動卷筒為下出繩，固定卷筒為上出繩，卷筒上裝有襯木。
提升絞車的卷筒根據新彈性理論設計的，選用高強度低合金鋼Q345 A為筒殼材料。有整體焊接和部分式螺栓連接兩種型式：為便于運行中的維修或更換，亦可做成剖分式。
主軸兩端采用可調心雙列滾子軸承，效率高、拆卸維修方便。此本型系列礦用提升絞車實現了所有旋轉部分為全滾動傳動，故整機效率在百分之九十以上，屬節能型礦用提升絞車。
技術特點
（1）采用油缸后置式盤形制動器，電——液聯合控制。
（2）采用（液壓軸向）或徑向齒塊式調繩離合器，調繩準確迅速。
（3）電控可采用PLC編程電控或PLC控制變頻控制。
